以前から探していた新型の換気扇みつけた。
2018年6月19日に日本でレビュー済み

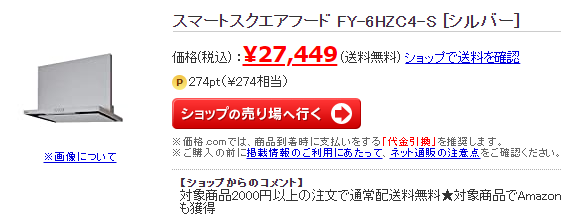

レンジフード「スマートスクエアフード」 FY-6HZC4-K
DIYでの取り付けには通常の壁コンセントから
トリプルコンセント プレート 付 WTP13033WKPに交換が必要だ。FY-6HZC4-K とWTP13033WKPは接続できる用に作られている。
本体からの配線が壁コンセントに差さなければ成らない。他の電気製品で本体の電気線が壁コンセントに届かなかったら延長コ－ドを使えば良いが。
WTP13033WKPとFY-6HZC4-Kの接続する為の延長コ－ドは電気店には無い。
FY-6HZC4-Kは昔から有る通常のコンセントには差すことが出来ない。
本体配線カプラの刺さる金具部分の左右の巾が違う。
壁内の配線は白と黒線でWTP13033WKPのコンセントの配線が刺さる裏がにWの書いている方が巾広側で白線を繋ぎ反対の巾狭側に黒線を繋ぐ。後は自分の頭の使い方でどうにでも成る。
仮に５０センチ位短くて電気工事頼んだらウン万円取られるだろうな。●引用２
DIYしたミニキッチンの上に取り付けしましたが、薄くて見た目がスッキリ。
築年数がそれなりの家なので、この一角だけ新築感が味わえました。照明のLEDはかなり明るく、白色光です。個人的には電球色が好みなんですが、
どこかのブログに電球を交換～とかいう記事があった気がするので今度交換にトライしてみます。取付には何が必要？これは何の部品？と、部品が多く購入時に戸惑いましたが
給電はコンセント接続だし、設置用のビス穴等の位置が書かれた原寸大型紙も付属されてるしで
やってみたら案外簡単に取付できました。安価でおススメだなと思ったので、参考までに私が調べた範囲で部品のリンク貼っつけたりしときます。
※1：幕板の写真はシルバーでも、品番の末尾がKならブラックです。
※2：600幅の本品部材リンクです。本シリーズ他製品用部材は別途お探しください。本シリーズ スマートスクエアフード、並びに本品は
様々な設置条件に柔軟に対応できる構造をしており、「基本部品」という扱いです。
その為、本品紹介写真にもある前幕板、及び、側面を覆う横幕板等は付属しないので
一般的にビスで手軽・且つ綺麗に取り付けたい場合は別売りの部品を購入して取付けます。木で作ってクロス貼ったり金属板で作って塗装したりも出来るでしょうけど、
そこらへんは自己責任て事で、各自ご自由に。まずは幕板ですが、条件によって必要な枚数が違ってくるので一応補足。
普通は任意の高さで前幕板1枚を購入すれば解決すると思います。
ビスで数か所固定後、留め具をパチンとするだけです。■間に設置･･･前幕板 1枚のみで良い（通常）
棚と棚の間に設置、または棚と側壁の間に設置される場合■角に設置･･･前幕板と横幕板の各 1枚ずつ必要（私のケース）
棚の端、または部屋の角に直接レンジフードを設置し、本体側面が片方露出する場合■単独設置･･･前幕板 1枚と、横幕板 2枚必要（レアなケース）
独立した飾り壁や壁面の角以外に設置し、本体背面のみが壁面に接する場合□前幕板 （対応棚板高さ 上から順に500、600、700）
Panasonic (パナソニック) スマートスクエアフード用幕板 FY-MH646D-K
Panasonic (パナソニック) スマートスクエアフード用幕板 FY-MH656D-K
Panasonic (パナソニック) スマートスクエアフード用幕板 FY-MH666D-K□横幕板 （対応棚板高さ 上から順に500、600、700）
Panasonic (パナソニック) スマートスクエアフード用横幕板 FY-MYC46D-K
Panasonic (パナソニック) スマートスクエアフード用横幕板 FY-MYC56D-K
Panasonic (パナソニック) スマートスクエアフード用横幕板 FY-MYC66D-K本体シルバー用には、スライド幕板がありますが、黒用は存在しないようです。
なぜだ？（対応棚板高さ465～765）次に、本体から左右・または背面へ直角に排気したい場合は、
別売りのアダプターアタッチメント（エルボ部材）が必要になります。
下記リンクどちらか一方で。□アダプターアタッチメント（上から順に エルボのみ、電動シャッター付き）
Panasonic (パナソニック) レンジフード レンジフード用部材 FY-AS615
Panasonic (パナソニック) レンジフード レンジフード用部材 FY-AE605後者は換気スイッチ連動で動作する電動シャッター付きです。
レンジフード本体のアダプターに負圧式の簡易シャッターは付属しています。
（排気圧が掛かれば勝手に開いて、排気圧がなくなればバネで閉じる）
お好みでどちらか一方をどうぞ。上方排気用にも電動シャッターがあります。
Panasonic (パナソニック) レンジフード レンジフード用部材 FY-MSSJ06あと施工に必要なのは150φのダクト
フレキホース (直径15.3cm×長さ1.5m)
接続してから巻くアルミテープ
3M スコッチ 強力多用途補修テープ 48mm幅x9m DUCT-09さらに新設の場合は壁を貫通させてから通す パイプと、
杉田エース 換気用 塩ビパイプ 200L 150型
メーカー推奨の排気抵抗が少ない ガラリ150φ。この辺はデザイン等お好みで。
Panasonic (パナソニック) パイプフード ガラリ付 SUS製 FY-MCX062既設のプロペラ換気扇からの交換取付には、下記部材があると取付けし易いと思います。
■取付枠アダプター
Panasonic (パナソニック) レンジフード レンジフード用部材 FY-AC256
■木枠用不燃カバー
Panasonic (パナソニック) レンジフード レンジフード用部材 FY-KYC25排気用の電動シャッターは、レンジフード本体のシールを剥がしてカプラーを挿せばOKなんですが
排気電動シャッターは使わず、給気電動シャッターだけを連動させたい場合に必要な配線 FY-WW001
Panasonic (パナソニック) レンジフード レンジフード用部材 FY-WW001
給気・排気両方の電動シャッターを連動させる場合は、こちらのFY-WW004
パナソニック Panasonic レンジフード レンジフード用部材 【FY-WW004】専用部品ではないようですが施工説明書を見ると連動可能そうな吸気シャッター
こちらはカプラーでもコンセント接続でもないので取付・接続は電気屋さんに。
パナソニック換気扇換気扇部材【FY-DQS63BLK】FYDQS63BLK】レンジフード用部材
別途吸気用の穴を開けなければいけませんけど･･･次ような吸排気を同時に行える部品もありますが、残念ながら幕板色はシルバーのみで
対応棚板高さ 500は未対応、黒用の部品は製造していないようです。シルバー贔屓ですね。■前幕板付同時給排ユニット(対応棚板高さ 上から順に 600、700)
パナソニック(Panasonic) スマートスクエアフード用同時給排ユニット FY-MSH656D-S
パナソニック 換気扇【FY-MSH666D-S】 スマートスクエアフード用同時給排ユニット 専用部材 同時給排ユニット スマートスクエアフード用 60cm幅・吊戸棚高70cm用長くなりましたが、ご購入のお役に立てれば幸いです。
